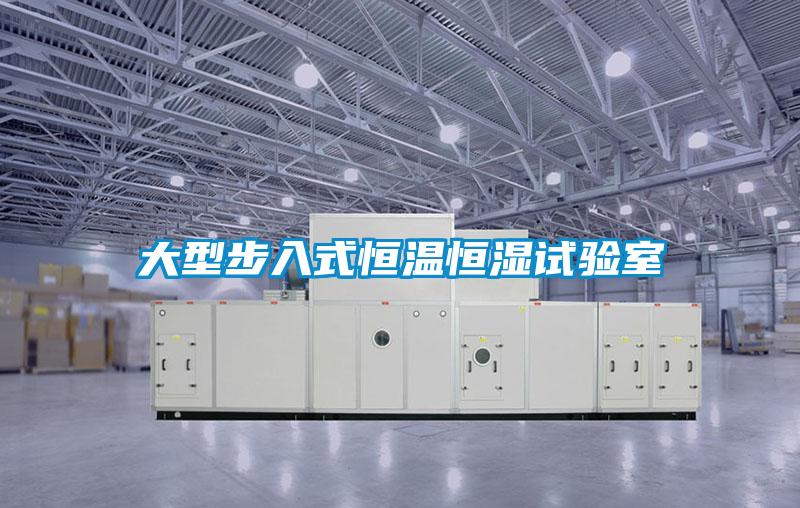

大型步入式恒溫恒濕試驗室

大型步入式恒溫恒濕試驗室

　　感謝您對我公司產品的關注！我們將為您量身定做適合貴公司產品的試驗方案、制造試驗設備及提供與國際接軌的試驗技術以及強大的售后保障體系。

　　設備項目：大型步入式恒溫恒濕試驗室

　　一、主要技術參數

　　*控制方式與特色:平衡調溫控制系統（BTC）+特殊設計之天花板風扇送風強制循環系統,以P.I.D.方式控制SSR,故能長期穩定的使用。

　　A：依照標準：產品滿足GJB1032-90，GB2423.1-89，GB2423.2-89，GJB150.3-86，GJB150.4-86，GB/T-91，GB2423.10-95，IEC68-2-6（FC）等試驗標準及方法。

　　B:尺寸范圍：內箱容積：根據用戶的需求設計、制造各類非標環境試驗設備m3（具體要求請聯系偉煌科技技術：0769-）內箱尺寸：按用戶實際需求定制合適尺寸（寬*高*深）外箱尺寸：視實際情況而定

　　C:性能參數:以下參數是在無試驗負荷、無層架情況下穩定2小時后測定的性能。另外，關于溫度上升及下降時間是指在室溫＋25℃、相對濕度≤85℃空載時測得性能：1.溫度要求:0～+80℃/-20～+80℃/-40～+80℃/-60～+80℃/-70～+80℃/.具體要求請聯系偉煌科技技術：0769-.溫度波動度:±0.5℃.3.溫度均勻度:±2.0℃.4.升溫速率:-40℃→+80℃≤60min（非線性空載）5.降溫速率:+20℃→-40℃≤90min（非線性空載）6.濕度波動度：≤±2.0%R.H7.濕度均勻度：≤±3.0%R.H※溫度變化速率為空氣溫度變化速率,而非產品溫度變化速率.

　　D.實驗室結構:可拆裝現場拼裝結構方式.1．庫房板（庫板厚度為100mm）:a.外箱材質:彩鋼板。b.內箱材質:不銹鋼板（SUS#304）c.保溫材質:硬質聚氨酯泡沫+玻璃纖維d.庫板承重:500Kg/㎡（均勻分布負重）2.庫體底座、電控箱及冷凍箱:國標角鐵+6#槽鋼+鋼板噴塑.3.實驗室箱門:單開門或雙開門a)材質:同庫房板.b)把手:圓柱型把手.c)后鈕:SUS#304.d)窗口450×300×40㎜三層真空層.e)內箱內側部加裝活動式排氣窗

　　E.送風循環系統:a.馬達:AC380V2HP5臺.b.加長軸心.c.風扇:多翼式扇葉（SIROCCOFAN）.d.天花板送風強制循環系統.e．加熱系統:鰭片式散熱管形不銹鋼電熱器加熱空氣循環方式.

　　F.冷凍系統：?系統及壓縮機：采用法國原裝進口半封閉壓縮機所組成的制冷系統.?冷卻方式：水冷式冷凝器。（需配冷卻塔）?蒸發器:鰭片式自動負載容量調整.?膨脹系統:自動容量控制之冷凍系統。?制冷劑：采用對臭氧系數為零的綠色環保（HFC）.?冷凍輔助件：膨脹閥（丹麥DANFOSS），電磁閥（日本）；過濾器（丹麥DANFOSS）;壓力控制器（丹麥DANFOSS）；截止閥（丹麥DANFOSS）；油分離器（歐美ALCO）等制冷配件均采用進口件。G.控制系統:溫度控制器:韓國原裝進口TEMI880液晶顯示觸模式可程控制器,高對比附可調背光功能之大型LCD液晶顯示控制器。a.控制器規格:?精度:溫度±0.1℃＋1digit.?分辨率:溫度±0.1.?溫度斜率:0.1～9.9可設定.?具有上下限待機及警報功能.?溫度入力信號PT100.?溫度變換出力:4～20MA?9組P.I.D控制參數設定,P.I.D自動演算?b.畫面顯示功能:?采畫面對談式,無須按鍵輸入,屏幕直接觸摸選項?溫度設定（SV）與實際（PV）值直接顯示?可顯示目前執行程序號碼,段次,剩余時間及循環次數?運轉累計時間功能?溫度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能。?具單獨程序編輯畫面,每頁最少可輸入5個段次溫度及時間。?中英文可任意切換。?屏幕可作背光調整。?屏幕顯示保護功能可作定時，TIMER或手動關閉設定.c.程序容量及控制功能:?可使用的程序組:最大120個PATTEN.?可使用的記憶容量:共1200SEGMENTS.?可重復執行命令:每一個命令可達999次.?程序之制作采對談式,具有編輯、清除、插入等功能.?SEGMENTS時間設定0～99Hour59Min.?具有斷電程序記憶,復電后自動啟動并接續執行程序功能.?具RS-485通訊接口（軟件另售）.?程序執行時可實時顯示圖形曲線.?具有預約啟動及關機功能.?具有日期,時間調整功能.?按鍵及畫面鎖定（LOCK）功能.

　　H.控制面板:f)溫度控制器一只（韓國原裝進口）.g)電源按鈕開關一只（臺灣）.h)超溫保護開關一只（臺灣）.i)照明按鈕開關一只（臺灣）.

　　I.安全保護裝置:?工作室超溫保護裝置.?加熱器短路、過載.?加熱空焚防止開關.?逆相，欠相保護裝置.?壓縮機過熱保護開關.?壓縮機高壓保護開關.?壓縮機過電流保護開關.?漏電短路器.?鼓風電機過載.J．標準配置:1.內嵌發熱體的大型真空鋼化玻璃透視窗2.測試孔內徑￠50mm孔1只,附不銹鋼孔蓋1只,硅膠塞頭1只（安裝到用戶指定的位置）3.室內照明:防爆燈AC220V40Wx2只。4.8L/hr，含RO反滲透純水器。5.無熔絲開關。

　　K.要求設備:1.試驗室用電源a.電源:AC3∮5W380V50/60HZ.電壓變動充許值:±10%.b.設備總功率:約55KW.c.最大工作電流:150A.2.自然排水口:a.間接排水管:VP301根.※排水管中途不得有凸起，房屋地面不得有極端的傾斜※排水管由本公司提供，請?zhí)峁┡潘冢ā?0㎜）3.設備安裝空間要求：a．設備前方操作位預留位不小于120CM，其他方向不小于60CM注:本方案并不代表我們的最終結果，我們將根據您的需要，為客戶提供高品質/技術先進/更完善快捷的產品及服務。真誠歡迎你們與我們的進一步溝通，以便我們能為您提供更好的服務
